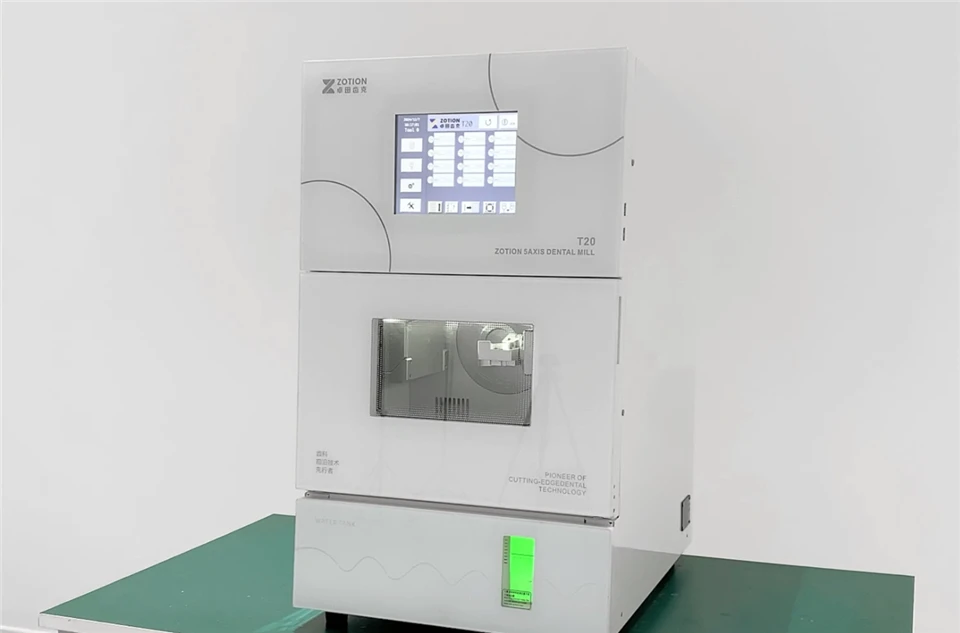

टाइटेनियम प्रीमिल एबटमेंट के लिए ZOTION T20W-ई चेयरसाइड डेंटल 5 एक्सिस कैड कैम वेट मिलिंग मशीन





ZOTION T20W-E डिजिटल चेयरसाइड दंत चिकित्सा और छोटे से मध्यम आकार की दंत प्रयोगशालाओं के लिए एक कॉम्पैक्ट पांच{2}एक्सिस वेट मिलिंग मशीन है। डेंटल सीएडी/सीएएम उपकरण में 16 वर्षों से अधिक के अनुभव के साथ एक निर्माता, ZOTION द्वारा विकसित, यह मॉडल एक सीमित कार्यक्षेत्र के भीतर टाइटेनियम प्रीमिल एबटमेंट्स और कठोर, भंगुर ग्लास सिरेमिक की उच्च परिशुद्धता मिलिंग प्राप्त करने पर केंद्रित है।

420 मिमी × 726 मिमी × 513 मिमी के कॉम्पैक्ट फ़ुटप्रिंट के भीतर, T20W {{4} E औद्योगिक ग्रेड कोर घटकों को एकीकृत करता है, जिसमें उच्च {{6} मिश्र धातु इस्पात सटीक रैखिक गाइडवे, ग्राउंड बॉल स्क्रू ट्रांसमिशन सिस्टम, 1400W जर्मन उच्च प्रदर्शन स्पिंडल और 12-टूल स्वचालित टूल चेंजर (एटीसी) प्रणाली शामिल है।

लगभग 72 किलोग्राम की कुल मशीन वजन के साथ, संरचना औद्योगिक सीएनसी कठोरता सिद्धांतों पर आधारित है। यह उच्च लोड मशीनिंग प्रक्रियाओं के दौरान स्थिरता में उल्लेखनीय रूप से सुधार करता है और चेयरसाइड मिलिंग सिस्टम में सामान्य मुद्दों को प्रभावी ढंग से संबोधित करता है, जैसे लंबी अवधि के टाइटेनियम और सिरेमिक प्रसंस्करण के दौरान कंपन, विरूपण और सटीकता हानि।









वस्तु	विनिर्देश
मिलिंग सामग्री	मोम, पीएमएमए, ग्लास सिरेमिक और टाइटेनियम प्रीमिल एबटमेंट।
अक्ष संख्या	5 अक्ष
स्पिंडल आरपीएम	10000-80000RPM
रोटेशन रेंज (पहली प्रविष्टि)	A अक्ष ±360 डिग्री, B अक्ष ±30 डिग्री
ठंडा करने का प्रकार	पानी ठंडा करना
उपकरण परिवर्तन	स्वचालित उपकरण परिवर्तन (एटीसी)
उपकरण संख्या	12
उपकरण का आकार	टांग का व्यास 4*56 मिमी
XYZ अधिकतम चलने की गति	Z अक्ष: 4000 मिमी/मिनट, XYaxis:6000 मिमी/मिनट
प्रोग्राम इंटरफ़ेस	USB 2.0,100M इंटरनेट एक्सेस
नियंत्रण कोड	एनसी कोड
शक्ति	220v±10%,50/60 HZ/1800W
रैखिक अक्ष, सटीक बॉल स्क्रू ड्राइव। पॉलिश संस्करण। 1μm से कम रिज़ॉल्यूशन वाली मोटर। उच्च मिश्र धातु इस्पात से बने पॉलिश किए गए सटीक गाइड। पुनरावर्तनीयता ±0.003मिमी
कार्यशील डेसीबल:＜स्टैंडबाय में 45डेसीबल, चलते समय 70 डेसीबल। डेटा का परीक्षण UT353 द्वारा किया जाता है। विभिन्न सामग्रियों की मिलिंग करते समय इसमें सहनशीलता मौजूद होती है





1. 1400डब्ल्यू जर्मन स्पिंडल और 4 मिमी शैंक टूल्स: टाइटेनियम मशीनिंग में तनाव अनुकूलन

टाइटेनियम अपनी कम तापीय चालकता, उच्च रासायनिक प्रतिक्रियाशीलता और मजबूत कार्य {{0}कठोर करने की प्रवृत्ति के लिए जाना जाता है, जो इसे दंत सीएनसी मशीनिंग में सबसे अधिक मांग वाली सामग्रियों में से एक बनाता है। इसे काटने के दौरान असाधारण स्पिंडल कठोरता और टॉर्क स्थिरता की आवश्यकता होती है।

T20W-E 1400W जर्मन इलेक्ट्रिक स्पिंडल से सुसज्जित है, जो 10,000 से 80,000 RPM की गति सीमा के भीतर काम करता है। टाइटेनियम प्रीमिल एबटमेंट प्रोसेसिंग के दौरान, स्पिंडल भारी ड्यूटी कटिंग लोड और उच्च फ़ीड दरों के लिए डिज़ाइन किए गए 4 मिमी शैंक कार्बाइड टूल के साथ मिलकर स्थिर उच्च {8}टॉर्क आउटपुट प्रदान करता है।

उच्च -पावर स्पिंडल गहराई से काटने के संचालन के दौरान उपकरण के रुकने या फिसलन जैसी समस्याओं को प्रभावी ढंग से समाप्त कर देता है। यह इम्प्लांट प्लेटफ़ॉर्म, ट्रांसम्यूकोसल क्षेत्रों और स्क्रू चैनल संरचनाओं की स्थिर मशीनिंग सुनिश्चित करता है, कम सतह खुरदरापन (आरए मूल्य में कमी) प्राप्त करता है, जबकि गर्मी प्रेरित कार्य को कम करता है और उपकरण जीवन का विस्तार करता है।

2. इंप्लांट इंटरफ़ेस के लिए माइक्रोन - लेवल रिज़ॉल्यूशन और ± 0.003 मिमी रिपीट पोजिशनिंग सटीकताशुद्धता

इम्प्लांट एब्यूटमेंट (उदाहरण के लिए, हेक्स या शंक्वाकार संरचनाएं) का कनेक्शन इंटरफ़ेस दीर्घकालिक स्थिरता सुनिश्चित करने और सूक्ष्म गतिविधि या जीवाणु घुसपैठ को रोकने के लिए बेहद कड़ी सहनशीलता की मांग करता है।

T20W-E का निर्माण इसके साथ किया गया है:

उच्च -मिश्र धातु इस्पात परिशुद्धता रैखिक दिशानिर्देश
ग्राउंड बॉल स्क्रू ट्रांसमिशन सिस्टम
मोटर रिज़ॉल्यूशन 1 μm से नीचे
±0.003 मिमी की स्थिति सटीकता दोहराएं

यह अति सटीक गति नियंत्रण इम्प्लांट कनेक्शन ज्यामिति की लगातार मशीनिंग सुनिश्चित करता है। परिणामी इंटरफ़ेस सूक्ष्म{2}स्तर की फिट सटीकता प्राप्त करता है, इम्प्लांट-एब्यूमेंट जंक्शन पर सूक्ष्म{3}अंतराल को कम करता है और दीर्घकालिक बायोमैकेनिकल स्थिरता और नैदानिक ​​सीलिंग प्रदर्शन में सुधार करता है।

3. सतत उत्पादन तर्क: 12-टूल एटीसी सिस्टम और कम शोर वाला ऑपरेशन

कुर्सी के वातावरण और प्रयोगशाला वर्कफ़्लो दोनों के लिए डिज़ाइन की गई, मशीन स्वचालन, दक्षता और ऑपरेटर आराम पर जोर देती है।

सिस्टम एक 12{1}}पोजीशन स्वचालित टूल चेंजर (एटीसी) को एकीकृत करता है, जो मैन्युअल हस्तक्षेप के बिना निरंतर मल्टी-स्टेप मशीनिंग को सक्षम बनाता है। अनुकूलित यांत्रिक संतुलन स्थिर ध्वनिक प्रदर्शन सुनिश्चित करता है:

निष्क्रिय शोर:<45 dB
परिचालन शोर:<70 dB (tested via UT353 sound level meter)

ऑपरेटर एक साथ कई प्रकार के टूल लोड कर सकते हैं, जिनमें टाइटेनियम रफिंग टूल, फ़िनिशिंग बर्स, सिरेमिक मिलिंग बर्स और वैक्स कटर शामिल हैं। सिस्टम स्वचालित रूप से एनसी प्रोग्रामिंग के आधार पर टूल को स्विच करता है, जिससे निर्बाध उत्पादन चक्र सक्षम होता है। इसका कम शोर वाला डिज़ाइन इसे रोगी संचार या नैदानिक ​​​​कार्यप्रवाह को बाधित किए बिना कुर्सी पर स्थापित करने के लिए उपयुक्त बनाता है।

यदि आप इस उत्पाद में रुचि रखते हैं और डेंटल मिलिंग मशीन की कीमत और अन्य जानकारी जानना चाहते हैं, तो हमसे परामर्श करने के लिए आपका स्वागत है!



चोंगकिंग ज़ोशन डेंटिस्ट्री टेक्नोलॉजी कं, लिमिटेड एक पेशेवर निर्माता है जो दंत उत्पादों के अनुसंधान एवं विकास, उत्पादन और बिक्री को एकीकृत करता है। हम 16 वर्षों से अधिक समय से इस क्षेत्र में विशेषज्ञ हैं। हम 2009 में चोंगकिंग, चीन में स्थापित हुए थे और 2009 में चिकित्सा उपकरण गुणवत्ता प्रबंधन प्रणाली प्रमाणन प्राप्त किया था। यह CADCAM 5 अक्ष मिलिंग मशीन का उत्पादन करने वाला चीन का पहला निर्माता भी है!









अक्सर पूछे जाने वाले प्रश्न:

Q1: टाइटेनियम प्रीमिल एब्यूटमेंट और ग्लास सिरेमिक जैसी विभिन्न सामग्रियों को संसाधित करते समय फिक्स्चर को स्विच करना कितना आसान है? क्या फिक्स्चर प्रतिस्थापन से मशीनिंग सटीकता प्रभावित होगी?

उत्तर: T20W {{1}E एक त्वरित {2}परिवर्तन मॉड्यूलर फिक्स्चर प्रणाली से सुसज्जित है जो विशेष रूप से मल्टी{3}सामग्री वर्कफ़्लो के लिए डिज़ाइन किया गया है। ग्लास सिरेमिक ब्लॉक (मानक रिक्त धारक) और टाइटेनियम प्रीमिल एब्यूटमेंट (समर्पित इम्प्लांट इंटरफेस) दोनों को समायोजित करने के लिए, फिक्स्चर सिस्टम एक मॉड्यूलर संरचनात्मक डिजाइन को अपनाता है।

फिक्स्चर प्रतिस्थापन के लिए केवल पोजिशनिंग बोल्ट को ढीला करने और पूरे मॉड्यूल को बदलने की आवश्यकता होती है। उच्च{{1}कठोरता उच्च{{2}मिश्र धातु इस्पात दिशानिर्देशों और स्थिर संदर्भ आधार संरचना के लिए धन्यवाद, प्रतिस्थापन के बाद किसी जटिल पुनर्संरेखण या पुन:{3}शून्यीकरण प्रक्रिया की आवश्यकता नहीं है। मशीनिंग सटीकता या दोहराव से समझौता किए बिना, सामग्री स्विचिंग लगभग 2 मिनट के भीतर पूरी की जा सकती है।

Q2: गीली मिलिंग में, टाइटेनियम चिप्स और ग्लास सिरेमिक मलबे को मिलाने से अक्सर कीचड़ बनता है और पाइप में रुकावट होती है। T20W-E इस समस्या को कैसे रोकता है?

उ: पारंपरिक वेट मिलिंग सिस्टम में यह एक आम समस्या है। T20W-E इसे मल्टी{{3}स्टेज सेपरेशन और हाई{4}प्रेशर फ्लशिंग सिस्टम के माध्यम से संबोधित करता है।

उच्च प्रवाह वाले शीतलक नोजल लगातार मशीनिंग क्षेत्र को फ्लश करते हैं, काटने के दौरान तेजी से टाइटेनियम चिप्स और सिरेमिक कणों को हटाते हैं। निस्पंदन प्रणाली में:

भारी टाइटेनियम मलबे को पहले प्राथमिक अवसादन कक्ष में अलग किया जाता है
महीन ग्लास सिरेमिक कणों को एक द्वितीयक उच्च घनत्व फिल्टर तत्व द्वारा पकड़ लिया जाता है

यह चरणबद्ध निस्पंदन डिज़ाइन सामग्री के एकत्रीकरण और कीचड़ के गठन को रोकता है, प्रभावी ढंग से पंप प्रणाली की रक्षा करता है और समग्र द्रव सर्किट जीवनकाल को बढ़ाता है।

Q3: दीर्घावधि टाइटेनियम मशीनिंग अनिवार्य रूप से 5{4}} अक्ष प्रणाली में यांत्रिक घिसाव और संभावित परिशुद्धता बहाव का कारण बनती है। दीर्घकालिक सटीकता कैसे बनाए रखी जाती है और पुन: अंशांकित की जाती है?

उ: मशीन एक स्वचालित अंशांकन प्रणाली (अंशांकन किट) और बुद्धिमान एक क्लिक मुआवजा सॉफ्टवेयर से सुसज्जित है।

विस्तारित ऑपरेशन के बाद या जब उपयोगकर्ता एबटमेंट मार्जिन में मामूली विचलन देखते हैं, तो ऑपरेटर बस एक मानक अंशांकन ब्लॉक को फिक्स्चर में लोड कर सकते हैं और अंशांकन कार्यक्रम चला सकते हैं। अंतर्निर्मित जांच प्रणाली स्वचालित रूप से अक्ष विचलन और यांत्रिक शून्य ऑफसेट का पता लगाती है, फिर मुआवजा मूल्यों को सीधे नियंत्रण प्रणाली में लागू करती है।

इससे साइट पर इंजीनियरों या बाहरी मेट्रोलॉजी उपकरणों की आवश्यकता समाप्त हो जाती है, जिससे अंतिम उपयोगकर्ताओं या वितरकों को स्वतंत्र रूप से और कुशलता से सटीकता बहाल करने की अनुमति मिलती है।

Q4: क्या 4 × 56 मिमी टूल शैंक एक सार्वभौमिक उद्योग मानक है? क्या उपयोगकर्ताओं को विशेष रूप से आपसे उपकरण खरीदने की आवश्यकता है?

उ: T20W-E एक खुली टूलींग मानक प्रणाली को अपनाता है। डेंटल सीएडी/सीएएम मशीनिंग में 4 मिमी शैंक व्यास और 56 मिमी टूल लंबाई व्यापक रूप से मान्यता प्राप्त अंतरराष्ट्रीय मानक हैं।

इसमें कोई ज़बरदस्ती टूलींग लॉक नहीं है। उपयोगकर्ता और वितरक वैश्विक आपूर्तिकर्ताओं (जर्मनी, जापान या स्थानीय निर्माताओं) से संगत कार्बाइड बर्स, टाइटेनियम कटर, या सिरेमिक मिलिंग उपकरण प्राप्त करने के लिए स्वतंत्र हैं, जब तक कि वे आयामी विनिर्देशों को पूरा करते हैं। एटीसी प्रणाली और एनसी नियंत्रण कार्यक्रम पूरी तरह से तृतीय पक्ष टूलींग संगतता का समर्थन करते हैं।

Q5: मशीन 1800W तक की चरम शक्ति पर काम करती है। क्या यह मानक दंत चिकित्सा क्लिनिक बिजली आपूर्ति के लिए उपयुक्त है? क्या यह अन्य डिजिटल उपकरण जैसे एक्स-रे या सीबीसीटी सिस्टम में हस्तक्षेप करेगा?

ए: 1800W रेटिंग अधिकतम पीक लोड स्थिति का प्रतिनिधित्व करती है, जिसमें पूर्ण स्पिंडल ऑपरेशन, एक साथ अक्ष आंदोलन और शीतलक प्रणाली गतिविधि शामिल है। सामान्य मशीनिंग चक्र के दौरान औसत परिचालन शक्ति काफी कम होती है।

सिस्टम एक औद्योगिक {{0}ग्रेड पावर फ़िल्टरिंग और विस्तृत -रेंज वोल्टेज स्थिरीकरण मॉड्यूल को एकीकृत करता है, जो स्टार्टअप और स्पिंडल त्वरण के दौरान प्रभावी वर्तमान और वोल्टेज के उतार-चढ़ाव को प्रभावी ढंग से दबाता है।

मानक 220V क्लिनिकल या प्रयोगशाला बिजली आपूर्ति स्थितियों के तहत, T20W -E संवेदनशील उपकरणों जैसे CBCT स्कैनर या डेंटल एक्स रे सिस्टम में विद्युत हस्तक्षेप या वोल्टेज अस्थिरता पैदा किए बिना सुरक्षित रूप से संचालित होता है।
