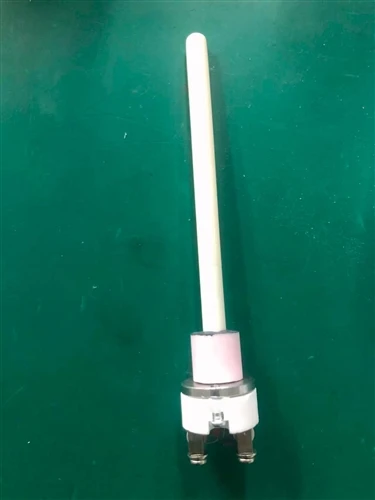

थर्मोकपल क्या है, और डेंटल सिंटरिंग फर्नेस में यह क्यों मायने रखता है?



जब एक डेंटल ज़िरकोनिया सिंटरिंग भट्टी 1,500 डिग्री प्रदर्शित करती है, तो वह संख्या कहाँ से आती है?

अधिकांश प्रतिरोध वाली गर्म भट्टियों में, तापमान रीडिंग एक माप प्रणाली से आती है जिसमें थर्मोकपल शामिल होता है। यह छोटा घटक तापमान मापता है और नियंत्रण प्रणाली को एक विद्युत संकेत भेजता है। नियंत्रक सिग्नल को तापमान रीडिंग में परिवर्तित करता है और हीटिंग प्रक्रिया को विनियमित करने के लिए इसका उपयोग करता है।

दंत प्रयोगशाला में काम करने वाले किसी व्यक्ति के लिए, थर्मोकपल एक साधारण धातु जांच की तरह लग सकता है। हालाँकि, इंजीनियरिंग दृष्टिकोण से, यह माप प्रणाली का हिस्सा है जिस पर भट्ठी निर्भर करती है।

थर्मोकपल पुराने हो सकते हैं, दूषित हो सकते हैं, या विद्युत दोष उत्पन्न हो सकते हैं। उनकी रीडिंग सेंसर के प्रकार, स्थापना, माप उपकरणों और कनेक्टिंग तारों से भी प्रभावित हो सकती है। कुछ समस्याएँ धीरे-धीरे विकसित होती हैं, जबकि अन्य किसी घटक के क्षतिग्रस्त होने या बदले जाने के बाद प्रकट होती हैं।

यह समझने से कि ये कारक तापमान माप को कैसे प्रभावित करते हैं, प्रयोगशाला तकनीशियनों को उपकरण समस्याओं की अधिक व्यवस्थित रूप से जांच करने में मदद मिलती है। यह वितरकों को केवल अधिकतम तापमान को देखने की तुलना में भट्ठी विनिर्देशों की तुलना करने के लिए बेहतर आधार देता है।

1. थर्मोकपल क्या है?

थर्मोकपल एक तापमान सेंसर है जो एक छोर पर जुड़े दो अलग-अलग धातु कंडक्टरों से बना होता है। जब मापने वाला जंक्शन और संदर्भ जंक्शन अलग-अलग तापमान पर होते हैं, तो उनके बीच एक छोटा वोल्टेज विकसित होता है।

इस घटना को सीबेक प्रभाव के नाम से जाना जाता है।

मापने वाला उपकरण वोल्टेज को पढ़ता है और उचित थर्मोकपल विशेषताओं और संदर्भ {{0}जंक्शन मुआवजे का उपयोग करके इसे तापमान मान में परिवर्तित करता है।

मूल व्यवस्था सीधी है:

मापने वाला जंक्शन मापे जा रहे तापमान के संपर्क में है।

दूसरा सिरा मापने वाले उपकरण या नियंत्रण इलेक्ट्रॉनिक्स से जुड़ता है।

उपकरण विद्युत संकेत की व्याख्या करता है और तापमान की गणना करता है।

एक थर्मोकपल तापमान को उसी तरह नहीं मापता जिस तरह एक रूलर लंबाई मापता है। यह अपने जंक्शनों के बीच तापमान के अंतर से संबंधित वोल्टेज उत्पन्न करता है। तापमान निर्धारित करने के लिए उपकरण उस सिग्नल का उपयोग करता है।

इसलिए सेंसर और इलेक्ट्रॉनिक्स को संगत होना चाहिए और एक साथ सही ढंग से काम करना चाहिए।

उदाहरण के लिए, एक असंगत इनपुट, गलत एक्सटेंशन केबल, या अनुपयुक्त माप उपकरण से जुड़ा एक उपयुक्त थर्मोकपल गलत रीडिंग उत्पन्न कर सकता है, भले ही सेंसर स्वयं अभी भी कार्यशील हो।

भट्ठी निर्माता के लिए, थर्मोकपल का चयन प्रक्रिया का केवल एक हिस्सा है। सेंसर प्रकार, स्थापना स्थिति, विद्युत कनेक्शन, नियंत्रक संगतता, और अंशांकन या सत्यापन विधियों सभी को एक ही प्रणाली के भागों के रूप में विचार करने की आवश्यकता है।

2. डेंटल सिंटरिंग फर्नेस को थर्मोकपल की आवश्यकता क्यों होती है?

ज़िरकोनिया सिंटरिंग भट्टी सामान्य घरेलू ओवन में उपयोग किए जाने वाले तापमान से कहीं अधिक तापमान पर संचालित होती है। कई ज़िरकोनिया सामग्रियों को लगभग 1,450-1,600 डिग्री के तापमान पर सिंटर किया जाता है, हालांकि उपयुक्त कार्यक्रम सामग्री और उसके निर्माता के निर्देशों पर निर्भर करता है।

इन तापमानों पर, एक नियंत्रण प्रणाली अकेले टाइमर पर निर्भर नहीं रह सकती है। यह निर्धारित करने के लिए तापमान प्रतिक्रिया की आवश्यकता है कि क्या कक्ष अपेक्षा के अनुरूप गर्म हो रहा है और क्या प्रोग्राम किए गए तापमान तक पहुंच गया है।

एक विशिष्ट नियंत्रण अनुक्रम इस प्रकार काम करता है:

ऑपरेटर एक सिंटरिंग प्रोग्राम का चयन करता है।

नियंत्रक हीटिंग तत्वों को बिजली की आपूर्ति करता है।

थर्मोकपल अपने मापने वाले जंक्शन पर तापमान के अनुरूप वोल्टेज उत्पन्न करता है।

नियंत्रण इलेक्ट्रॉनिक्स सिग्नल को तापमान रीडिंग में परिवर्तित करता है।

नियंत्रक प्रोग्राम किए गए तापमान प्रोफ़ाइल के अनुसार हीटिंग आउटपुट को समायोजित करता है।

यह प्रक्रिया पूरे ताप चक्र के दौरान जारी रहती है।

यदि मापा गया तापमान लक्ष्य से नीचे है, तो नियंत्रक हीटिंग तत्वों को बिजली की आपूर्ति जारी रख सकता है। जैसे ही मापा गया तापमान निर्धारित बिंदु के करीब पहुंचता है, नियंत्रक प्रक्रिया को विनियमित करने के लिए अपने आउटपुट को समायोजित करता है।

सटीक नियंत्रण रणनीति भट्ठी के डिज़ाइन के अनुसार भिन्न होती है। कुछ सिस्टम दूसरों की तुलना में अधिक उन्नत नियंत्रण एल्गोरिदम का उपयोग करते हैं, लेकिन सभी को हीटिंग को विनियमित करने के लिए उपयोग करने योग्य तापमान संकेत की आवश्यकता होती है।

समझने लायक एक सीमा भी है: थर्मोकपल अपने जंक्शन पर तापमान मापता है। यह चैम्बर के अंदर प्रत्येक मुकुट, पुल, या अन्य बहाली के तापमान को स्वचालित रूप से मापता नहीं है।

इसलिए सेंसर का स्थान और भट्ठी की थर्मल विशेषताएं मायने रखती हैं। इसकी रीडिंग नियंत्रण प्रणाली के लिए एक इनपुट है, न कि प्रत्येक पुनर्स्थापन के तापमान का प्रत्यक्ष माप।

3. उच्च तापमान भट्टियों में किस प्रकार के थर्मोकपल का उपयोग किया जाता है?

थर्मोकपल को उनके कंडक्टरों में प्रयुक्त धातु मिश्र धातुओं के अनुसार वर्गीकृत किया जाता है। विभिन्न प्रकारों की अलग-अलग परिचालन सीमाएँ, स्थिरता विशेषताएँ, पर्यावरणीय सीमाएँ और लागत होती हैं।

उच्च तापमान वाले उपकरणों पर चर्चा करते समय तीन प्रकार जानने योग्य हैं।

प्रकार K: क्रोमेल-एलुमेल

प्रकार K थर्मोकपल निकल आधारित मिश्रधातुओं का उपयोग करते हैं और औद्योगिक तापमान माप में व्यापक रूप से उपयोग किए जाते हैं।

वे अपने व्यापक तापमान रेंज और अपेक्षाकृत कम लागत के कारण सामान्यतः -उद्देश्यीय औद्योगिक उपकरण हैं। हालाँकि, किसी विशेष अनुप्रयोग के लिए उनकी उपयुक्तता ऑपरेटिंग तापमान, वातावरण, आवश्यक सटीकता और अपेक्षित सेवा जीवन पर निर्भर करती है।

एक थर्मोकपल जो कम तापमान वाली प्रक्रिया में अच्छी तरह से काम करता है, वह 1,600 डिग्री के करीब चलने वाली भट्टी के लिए स्वचालित रूप से उपयुक्त नहीं है। चयन से पहले सेंसर की निर्दिष्ट परिचालन स्थितियों की जाँच की जानी चाहिए।

प्रकार एस: प्लैटिनम-रोडियम और प्लैटिनम

टाइप एस थर्मोकपल प्लैटिनम के विरुद्ध प्लैटिनम-रोडियम मिश्र धातु का उपयोग करते हैं। इनका उपयोग उच्च तापमान माप अनुप्रयोगों में किया जाता है जहां स्थिरता और माप प्रदर्शन महत्वपूर्ण होते हैं।

आईएसओ 13078-3:2023 उच्च तापमान वाले डेंटल सिंटरिंग भट्टियों के मानकीकृत मूल्यांकन के लिए एक प्रकार एस थर्मोकपल निर्दिष्ट करता है। विकल्प के रूप में टाइप आर की अनुमति है।

प्रयोगशालाओं और वितरकों के लिए, यह मानक यह समझने के लिए एक संदर्भ प्रदान करता है कि एक अलग थर्मोकपल का उपयोग करके कितने उच्च तापमान वाली दंत भट्टियों का मूल्यांकन किया जा सकता है।

इसका मतलब यह नहीं है कि प्रत्येक भट्ठी को अपने आंतरिक नियंत्रण सेंसर के रूप में टाइप एस थर्मोकपल का उपयोग करना चाहिए। मानक एक परिभाषित परीक्षण विधि का वर्णन करता है जिसमें भट्ठी के तापमान माप का मूल्यांकन करने के लिए एक अलग थर्मोकपल का उपयोग किया जाता है।

टाइप आर: प्लैटिनम-रोडियम और प्लैटिनम

टाइप आर एक अन्य प्लैटिनम {{0} आधारित थर्मोकपल है जिसका उपयोग उच्च तापमान माप के लिए किया जाता है। इसकी मिश्र धातु संरचना टाइप एस से भिन्न है।

दोनों प्रकारों का उपयोग उच्च तापमान अनुप्रयोगों में किया जाता है, लेकिन माप उपकरण, वायरिंग, अंशांकन डेटा और लागू परीक्षण प्रक्रिया पर विचार किए बिना उन्हें विनिमेय नहीं माना जाना चाहिए।

एक वितरक के लिए, अधिक उपयोगी प्रश्न यह है कि क्या सेंसर भट्ठी की परिचालन स्थितियों के अनुरूप है और क्या संपूर्ण माप प्रणाली का परीक्षण और सेवा की जा सकती है। थर्मोकपल का प्रकार उस मूल्यांकन का एक हिस्सा है, एकमात्र कारक नहीं।

4. उच्च तापमान मापन की अधिक मांग क्यों है?

1,500 डिग्री पर काम करने वाले थर्मोकपल को कमरे के तापमान को मापने वाले सेंसर द्वारा सामना की जाने वाली स्थितियों से काफी अलग परिस्थितियों का सामना करना पड़ता है।

ऊंचे तापमान पर, सेंसर सामग्री और आसपास के घटक बार-बार थर्मल साइक्लिंग का अनुभव करते हैं और भट्ठी के वातावरण के साथ रासायनिक रूप से बातचीत कर सकते हैं। ये स्थितियाँ समय के साथ सेंसर की स्थिरता को प्रभावित कर सकती हैं।

कई कारक माप प्रदर्शन को प्रभावित कर सकते हैं।

ऑक्सीकरण और संदूषण: थर्मोकपल प्रकार और ऑपरेटिंग वातावरण के आधार पर, ऑक्सीकरण या संदूषण सेंसर सामग्री के गुणों को बदल सकता है।

थर्मल साइकलिंग: बार-बार गर्म करने और ठंडा करने से भौतिक परिवर्तन और यांत्रिक तनाव में योगदान हो सकता है।

यांत्रिक क्षति: रखरखाव के दौरान सेंसर मुड़ सकता है, टूट सकता है, विस्थापित हो सकता है या क्षतिग्रस्त हो सकता है।

विद्युत कनेक्शन: ढीले टर्मिनल, अनुपयुक्त विस्तार तार, या गलत ध्रुवता माप त्रुटियाँ पेश कर सकते हैं।

दीर्घकालिक बहाव: थर्मोकपल के आउटपुट वोल्टेज और तापमान के बीच संबंध समय के साथ बदल सकता है।

प्रत्येक थर्मोकपल इन सभी समस्याओं का अनुभव नहीं करता है, और परिवर्तन की दर इसके निर्माण और कार्य स्थितियों पर निर्भर करती है। अकेले कैलेंडर से इसके सेवा जीवन का सटीक अनुमान नहीं लगाया जा सकता है।

इसलिए एक परिभाषित रखरखाव और सत्यापन प्रक्रिया केवल भट्टी प्रदर्शन पर दिखाए गए तापमान पर निर्भर रहने से अधिक उपयोगी है।

5. क्या थर्मोकपल ज़िरकोनिया के वास्तविक तापमान को मापता है?

यह एक सामान्य प्रश्न है जब कोई प्रयोगशाला दो भट्टियों की तुलना करती है।

संक्षिप्त उत्तर यह हैथर्मोकपल चैम्बर में प्रत्येक ज़िरकोनिया बहाली के तापमान को सीधे मापता नहीं है।

यह अपने स्वयं के मापने वाले जंक्शन पर तापमान को मापता है। पुनर्स्थापना अपनी स्थिति, ज्यामिति और थर्मल प्रतिक्रिया के साथ एक अलग वस्तु है।

उपयोगी नियंत्रण माप प्रदान करने के लिए सेंसर को भट्टी निर्माता द्वारा चयनित स्थान पर स्थापित किया जा सकता है। पुनर्स्थापन द्वारा अनुभव किया जाने वाला तापमान अभी भी कक्ष विन्यास, उसके स्थान, भट्ठी की थर्मल विशेषताओं और सिंटरिंग चक्र के चरण पर निर्भर हो सकता है।

एक सरलीकृत उदाहरण पर विचार करें.

एक भट्टी नियंत्रक 1,500 डिग्री प्रदर्शित करता है। एक स्वतंत्र संदर्भ थर्मोकपल को एक निर्दिष्ट माप स्थिति पर रखा जाता है और परिभाषित परीक्षण स्थितियों के तहत 1,492 डिग्री रिकॉर्ड करता है।

अंतर 8 डिग्री का है.

वह परिणाम, अपने आप में, यह साबित नहीं करता है कि चैम्बर में प्रत्येक पुनर्स्थापना प्रदर्शित मूल्य से बिल्कुल 8 डिग्री कम है। न ही यह स्थापित करता है कि भट्टी स्वीकृति परीक्षण में उत्तीर्ण होती है या विफल। परिणाम की व्याख्या प्रासंगिक परीक्षण पद्धति, माप अनिश्चितता और स्वीकृति मानदंड के अनुसार की जानी चाहिए।

यह जो दर्शाता है वह यह है कि एक डिस्प्ले रीडिंग और एक स्वतंत्र तापमान माप जानकारी के विभिन्न टुकड़े प्रदान करते हैं।

उपकरण की तुलना करते समय, प्रयोगशालाओं को पूछना चाहिए कि निर्माता के तापमान विनिर्देश को कहाँ मापा गया था, किस उपकरण का उपयोग किया गया था, और परीक्षण किन परिस्थितियों में किया गया था।

इन विवरणों के बिना "तापमान सटीकता ±1 डिग्री" जैसे कथन का आकलन करना मुश्किल है।

6. आईएसओ 13078-3:2023 थर्मोकपल के बारे में क्या कहता है?

आईएसओ 13078-3:2023 शीर्षक हैदंत चिकित्सा - दंत भट्टी - भाग 3: एक अलग थर्मोकपल के साथ उच्च तापमान सिंटरिंग भट्टी माप के मूल्यांकन के लिए परीक्षण विधि.

मई 2023 में प्रकाशित, यह 1,700 डिग्री तक चलने वाले प्रतिरोध {{1}गर्म उच्च {{2}तापमान डेंटल सिंटरिंग भट्टियों के अंशांकन को कवर करता है।

एक अलग थर्मोकपल का उपयोग विधि का एक महत्वपूर्ण हिस्सा है।

भट्ठी का निर्मित सेंसर मूल्यांकन किए जा रहे सिस्टम से संबंधित है। एक स्वतंत्र माप प्रणाली भट्टी के प्रदर्शित या नियंत्रित तापमान की तुलना संदर्भ माप से करने का एक तरीका प्रदान करती है।

मानक में 1,000 डिग्री और 1,500 डिग्री पर मूल्यांकन शामिल है। इसकी प्रक्रिया थर्मोकपल की स्थिति, भट्टी को गर्म करने की प्रक्रिया, परीक्षण तापमान पर धारण अवधि और रीडिंग कैसे ली जाती है, निर्दिष्ट करती है।

यह एक गर्म कक्ष के अंदर एक अनिर्दिष्ट तापमान जांच रखने और डिस्प्ले के साथ एकल रीडिंग की तुलना करने से अधिक जानकारीपूर्ण है।

एक प्रयोगशाला के लिए, एक उचित सत्यापन प्रक्रिया को कम से कम निम्नलिखित को परिभाषित करना चाहिए:

सेंसर और मापने का उपकरण.

माप की स्थिति.

परीक्षण तापमान.

धारण अवधि.

रीडिंग रिकॉर्ड करने के लिए उपयोग की जाने वाली विधि।

परिणामों की व्याख्या करने के लिए उपयोग किए जाने वाले मानदंड.

आईएसओ 13078-3 एक परीक्षण विधि है। इसके अस्तित्व का मतलब यह नहीं है कि प्रत्येक भट्ठी स्वचालित रूप से एक विशेष सटीकता स्तर को पूरा करती है। प्रयोगशालाओं को पूछना चाहिए कि क्या आपूर्तिकर्ता ने प्रासंगिक परीक्षण किया है और समीक्षा करनी चाहिए कि परीक्षण रिपोर्ट वास्तव में क्या दिखाती है।

7. शोध हमें फर्नेस तापमान माप के बारे में क्या बताता है?

2022 में प्रकाशित एक अध्ययनदंत चिकित्सा सामग्रीदंत भट्टियों में प्रदर्शित और वास्तविक फायरिंग तापमान के बीच विसंगतियों की जांच की गई। शोधकर्ताओं ने यह भी जांच की कि तापमान विचलन ने विभिन्न येट्रिया {{1}स्थिर ज़िरकोनिया सामग्रियों को कैसे प्रभावित किया।

अध्ययन में बताया गया है कि भट्ठी के ब्रांड और स्थिति के आधार पर लगभग ±5% की विसंगतियां हो सकती हैं। इसने भौतिक गुणों की भी जांच की, जिसमें लचीली ताकत, क्रिस्टल संरचना, टेट्रागोनैलिटी, अनाज की वृद्धि और प्रकाश संचरण शामिल हैं। परीक्षण की गई सभी सामग्रियों में प्रभाव समान नहीं थे।

रिपोर्ट किए गए ±5% आंकड़े की सावधानीपूर्वक व्याख्या करने की आवश्यकता है।

1,500 डिग्री के नाममात्र तापमान पर, संख्यात्मक मान का 5% 75 डिग्री है। हालाँकि, अध्ययन की रिपोर्ट की गई प्रतिशत विसंगति को सार्वभौमिक विनिर्देश के रूप में या इस बात के प्रमाण के रूप में नहीं माना जाना चाहिए कि प्रत्येक आधुनिक दंत भट्टी में 75 डिग्री की त्रुटि होती है। यह अध्ययन की विशेष परीक्षण स्थितियों के तहत निष्कर्षों का वर्णन करता है।

व्यापक बिंदु यह है कि अकेले प्रदर्शित तापमान भट्टी की वास्तविक तापमान सटीकता स्थापित नहीं कर सकता है।

जब पुनर्स्थापना अपेक्षा के अनुरूप नहीं होती है तो निष्कर्ष सिंटरिंग कार्यक्रम में मनमाने ढंग से बदलाव करने से बचने का एक कारण भी प्रदान करते हैं। फायरिंग तापमान बदलने से पहले, यह जांचना उचित है कि माप प्रणाली सही ढंग से काम कर रही है या नहीं और प्रोग्राम किया गया चक्र सामग्री निर्माता के निर्देशों से मेल खाता है या नहीं।

थर्मोकपल तापमान विसंगति का एकमात्र संभावित स्रोत नहीं है, बल्कि यह जांच किए जाने वाले मुख्य घटकों में से एक है।

8. थर्मोकपल समस्या के लक्षण क्या हैं?

एक थर्मोकपल हमेशा उस तरीके से विफल नहीं होता है जो ऑपरेटर को तुरंत स्पष्ट हो जाता है।

कुछ दोष त्रुटि संदेश या अविश्वसनीय रीडिंग उत्पन्न करते हैं। अन्य लोग धीरे-धीरे परिवर्तन का कारण बनते हैं जिन्हें नोटिस करना अधिक कठिन होता है।

कई संकेत जांच की गारंटी देते हैं।

तापमान रीडिंग अस्थिर है

यदि किसी प्रोग्राम के स्थिर भाग के दौरान प्रदर्शित तापमान में अप्रत्याशित रूप से उतार-चढ़ाव होता है, तो सेंसर, वायरिंग, विद्युत कनेक्शन, नियंत्रक, या हीटिंग सिस्टम को निरीक्षण की आवश्यकता हो सकती है।

सामान्य नियंत्रण उतार-चढ़ाव की थोड़ी मात्रा आवश्यक रूप से एक गलती नहीं है। प्रासंगिक प्रश्न यह है कि क्या व्यवहार भट्टी निर्माता की अपेक्षित परिचालन सीमा से बाहर है।

रीडिंग अचानक बदल जाती है

अचानक उछाल, अविश्वसनीय तापमान या त्रुटि कोड टूटे हुए तार, ढीले कनेक्शन, क्षतिग्रस्त सेंसर या इलेक्ट्रॉनिक्स खराबी का संकेत दे सकता है।

थर्मोकपल को तब तक ख़राब नहीं माना जाना चाहिए जब तक कि कनेक्शन और नियंत्रण प्रणाली की भी जाँच न कर ली जाए।

भट्ठी को गर्म होने में सामान्य से अधिक समय लगता है

इस लक्षण के कई संभावित कारण हैं।

हीटिंग तत्व पुराने हो गए होंगे, विद्युत आपूर्ति असामान्य हो सकती है, इन्सुलेशन खराब हो सकता है, या तापमान माप गलत हो सकता है।

एक दोषपूर्ण सेंसर नियंत्रक द्वारा हीटिंग को नियंत्रित करने के तरीके को प्रभावित कर सकता है, लेकिन लंबे समय तक हीटिंग समय यह साबित नहीं करता है कि सेंसर जिम्मेदार है।

पिछले चक्र रिकॉर्ड के साथ भट्टी के व्यवहार की तुलना करें और निर्माता की निदान प्रक्रिया का पालन करें।

भट्ठी प्रदर्शित सेटपॉइंट तक पहुंचती है, लेकिन स्वतंत्र जांच असहमत है

माप प्रणाली की जांच करने का यह एक मजबूत कारण है।

सबसे पहले, पुष्टि करें कि स्वतंत्र माप उपकरण तापमान सीमा के लिए उपयुक्त है और इसमें वैध अंशांकन है। फिर आंतरिक सेंसर या नियंत्रक को सेवा की आवश्यकता है या नहीं, यह तय करने से पहले माप स्थिति, वायरिंग और परीक्षण प्रक्रिया की जांच करें।

सेंसर शारीरिक रूप से क्षतिग्रस्त हो गया है

यदि रखरखाव के दौरान थर्मोकपल स्पष्ट रूप से मुड़ा हुआ, टूटा हुआ, विस्थापित या क्षतिग्रस्त हो जाता है, तो भट्ठी के नियमित उत्पादन पर लौटने से पहले इसका निरीक्षण किया जाना चाहिए।

जब तक निर्माता स्पष्ट रूप से प्रक्रिया की अनुमति न दे, उच्च तापमान सेंसर को सीधा या मरम्मत करने का प्रयास न करें।

9. एक व्यावहारिक उदाहरण: डिस्प्ले सामान्य दिखता है, लेकिन संदर्भ रीडिंग बदल जाती है

एक काल्पनिक प्रयोगशाला पर विचार करें जो हर कुछ महीनों में एक ही बाहरी माप पद्धति का उपयोग करके भट्ठी की जांच करती है।

पहली जांच में, फर्नेस डिस्प्ले 1,500 डिग्री पढ़ता है और स्वतंत्र उपकरण 1,499 डिग्री रिकॉर्ड करता है।

बाद में जांच करने पर, डिस्प्ले अभी भी 1,500 डिग्री पढ़ता है, लेकिन स्वतंत्र उपकरण 1,491 डिग्री रिकॉर्ड करता है।

अंतर -1 डिग्री से -9 डिग्री में बदल गया है।

ये संख्याएँ उदाहरणात्मक हैं, किसी विशेष भट्ठी का डेटा नहीं।

प्रयोगशाला को क्या करना चाहिए?

सबसे पहले, समान परिभाषित शर्तों के तहत माप दोहराएं। पुष्टि करें कि संदर्भ उपकरण सही ढंग से काम कर रहा है और थर्मोकपल लगातार स्थित है।

इसके बाद, वायरिंग, कनेक्शन और सेंसर की स्थिति का निरीक्षण करें। यदि अंतर बना रहता है, तो भट्टी का मूल्यांकन निर्माता की सेवा प्रक्रिया के अनुसार करें।

निष्कर्षों के आधार पर, समस्या में सेंसर, नियंत्रक, या माप प्रणाली का कोई अन्य भाग शामिल हो सकता है।

प्रयोगशाला ने यह निर्णय लेने से पहले एक बदलाव की पहचान की है कि किस घटक को, यदि कोई हो, प्रतिस्थापित करने की आवश्यकता है।

थर्मोकपल को तुरंत बदलने से समस्या का समाधान हो सकता है, लेकिन अगर वास्तविक खराबी कनेक्शन या नियंत्रण बोर्ड में है तो इससे पैसे की बर्बादी भी हो सकती है।

एक सुसंगत माप रिकॉर्ड इस प्रकार की समस्या निवारण को अधिक कुशल बनाता है।

10. क्या आप थर्मोकपल को स्वयं बदल सकते हैं?

यह भट्टी के डिज़ाइन और निर्माता के सेवा निर्देशों पर निर्भर करता है।

कुछ भट्टियाँ प्रशिक्षित सेवा कर्मियों को सेंसर को अपेक्षाकृत आसानी से बदलने की अनुमति देती हैं। अन्य डिज़ाइनों को अधिक व्यापक डिस्सेप्लर या बाद के समायोजन की आवश्यकता होती है।

प्रतिस्थापन का चयन केवल इसलिए नहीं किया जाना चाहिए क्योंकि सेंसर समान दिखता है या उसके भौतिक आयाम समान हैं।

प्रतिस्थापन स्थापित करने से पहले, निम्नलिखित की जाँच करें:

थर्मोकपल प्रकार.

तापमान रेटिंग।

तार और कनेक्टर अनुकूलता.

ध्रुवता.

सेंसर आयाम.

स्थापना स्थिति.

नियंत्रक के साथ संगतता.

निर्माता का पार्ट नंबर या अनुमोदित समकक्ष।

एक ही कनेक्टर आवश्यक रूप से एक ही सेंसर प्रकार को इंगित नहीं करता है।

असंगत आउटपुट विशेषता वाला सेंसर यांत्रिक रूप से फिट होने पर भी गलत तापमान रीडिंग उत्पन्न कर सकता है।

प्रतिस्थापन के बाद, कार्यात्मक परीक्षण और तापमान सत्यापन के लिए निर्माता की प्रक्रिया का पालन करें। नया सेंसर स्थापित करने से मूल माप सटीकता स्वचालित रूप से बहाल नहीं होती है।

वितरकों के लिए, यह बिक्री के बाद का एक महत्वपूर्ण प्रश्न है: क्या आपूर्तिकर्ता सेवा के बाद भट्ठी की जांच के लिए सही प्रतिस्थापन सेंसर, स्थापना निर्देश और एक स्पष्ट प्रक्रिया प्रदान करता है?

11. थर्मोकपल वायरिंग और इंस्टालेशन क्यों मायने रखता है

सेंसर स्वयं माप श्रृंखला का केवल एक हिस्सा है।

थर्मोकपल छोटे विद्युत वोल्टेज उत्पन्न करते हैं। गलत कनेक्शन, अनुपयुक्त विस्तार तार, विद्युत हस्तक्षेप और खराब टर्मिनल संपर्क रीडिंग को प्रभावित कर सकते हैं।

कई विवरण ध्यान देने योग्य हैं।

सही विस्तार तार:थर्मोकपल एक्सटेंशन या क्षतिपूर्ति केबल थर्मोकपल प्रकार और इच्छित अनुप्रयोग के लिए उपयुक्त होने चाहिए।

सही ध्रुवता:उलटे कनेक्शन असामान्य रीडिंग उत्पन्न कर सकते हैं।

सुरक्षित टर्मिनल:ढीले या ऑक्सीकृत कनेक्शन रुक-रुक कर खराबी का कारण बन सकते हैं।

उपयुक्त रूटिंग:सिग्नल वायरिंग उपकरण निर्माता की आवश्यकताओं के अनुसार स्थापित की जानी चाहिए, जिसमें विद्युत हस्तक्षेप से संबंधित सभी सावधानियां भी शामिल हैं।

उचित सेंसर प्लेसमेंट:सेंसर को निर्दिष्ट स्थान और गहराई पर स्थापित किया जाना चाहिए। निर्धारित प्रक्रिया का पालन किए बिना इसे ले जाने से माप बदल सकता है और पिछले सत्यापन परिणामों की तुलना करना मुश्किल हो सकता है।

जरूरी नहीं कि ये समस्याएं थर्मोकपल सामग्री में ही उत्पन्न हों। हो सकता है कि सेंसर सही ढंग से काम कर रहा हो जबकि माप श्रृंखला का दूसरा भाग त्रुटि उत्पन्न कर रहा हो।

इसलिए एक अनुभवी तकनीशियन केवल लक्षणों के आधार पर घटकों को बदलने के बजाय पूरी प्रणाली की जाँच करता है।

12. डेंटल लेबोरेटरीज को फर्नेस सप्लायर से क्या पूछना चाहिए?

डेंटल सिंटरिंग फर्नेस खरीदते समय, खरीदार अक्सर अधिकतम तापमान, हीटिंग दर, चैम्बर क्षमता और कीमत की तुलना करते हैं।

वे विशिष्टताएँ उपयोगी हैं, लेकिन वे यह नहीं बताते हैं कि तापमान माप प्रणाली को कैसे कॉन्फ़िगर या बनाए रखा जाता है।

कुछ तकनीकी प्रश्न स्पष्ट तस्वीर प्रदान कर सकते हैं।

किस प्रकार के थर्मोकपल का उपयोग किया जाता है?

सेंसर का प्रकार और निर्माता का पार्ट नंबर पूछें। यदि आपूर्तिकर्ता मालिकाना सेंसर का उपयोग करता है, तो जांचें कि प्रतिस्थापन हिस्से उपलब्ध हैं या नहीं।

थर्मोकपल कहाँ स्थापित है?

आपूर्तिकर्ता को माप की स्थिति समझाने में सक्षम होना चाहिए और सेंसर भट्टी नियंत्रण में कैसे योगदान देता है।

फ़ैक्टरी में तापमान सटीकता का सत्यापन कैसे किया जाता है?

पूछें कि क्या आपूर्तिकर्ता एक स्वतंत्र संदर्भ उपकरण का उपयोग करता है और क्या कोई परीक्षण या अंशांकन रिपोर्ट उपलब्ध है।

सेंसर बदलने के बाद क्या होता है?

पता लगाएं कि स्थापना के बाद सत्यापन या समायोजन प्रक्रिया की आवश्यकता है या नहीं।

क्या सेंसर को स्थानीय स्तर पर बदला जा सकता है?

अंतर्राष्ट्रीय वितरकों के लिए, प्रतिस्थापन -भाग की उपलब्धता और सेवा निर्देश डाउनटाइम और समर्थन लागत को प्रभावित कर सकते हैं।

सेंसर विफलता के चेतावनी संकेत क्या हैं?

पूछें कि नियंत्रक खुले सर्किट, असामान्य रीडिंग या अन्य सेंसर खराबी की रिपोर्ट कैसे करता है। नैदानिक ​​विशेषताएं फर्नेस मॉडल पर निर्भर करती हैं।

क्या कोई अनुशंसित निरीक्षण अंतराल है?

आपूर्तिकर्ता को केवल मौखिक अनुशंसा पर निर्भर रहने के बजाय लिखित रखरखाव मार्गदर्शन प्रदान करना चाहिए।

समान शीर्षक विशिष्टताओं वाली भट्टियों की तुलना करते समय ये प्रश्न उपयोगी रहते हैं। वे खरीदारों को यह समझने में मदद करते हैं कि क्या होता है जब स्थापना के बाद तापमान माप प्रणाली पर ध्यान देने की आवश्यकता होती है।

13. वितरकों को थर्मोकपल सेवा के बारे में क्या पता होना चाहिए?

एक वितरक के लिए, थर्मोकपल एक तकनीकी घटक और बिक्री उपरांत सेवा दोनों है।

फर्नेस मॉडल आयात करने से पहले, पुष्टि करें कि आपूर्तिकर्ता प्रदान कर सकता है या नहीं:

प्रतिस्थापन थर्मोकपल।

भाग संख्या और अनुकूलता जानकारी.

स्थापना निर्देश।

समस्या निवारण दस्तावेज़ीकरण.

तापमान त्रुटियों के लिए तकनीकी सहायता.

प्रतिस्थापन सत्यापन प्रक्रियाएँ पोस्ट करें।

पूछें कि क्या आपूर्तिकर्ता एक निश्चित अंतराल पर सेंसर को बदलने या ऑपरेटिंग इतिहास और मापा प्रदर्शन के अनुसार इसका निरीक्षण करने की सिफारिश करता है।

एक निश्चित प्रतिस्थापन अंतराल कुछ प्रणालियों के लिए उपयुक्त हो सकता है, लेकिन सिफारिश वितरक द्वारा आविष्कृत संख्या के बजाय उपकरण निर्माता के दस्तावेजी मार्गदर्शन से आनी चाहिए।

यदि वितरक स्थानीय रखरखाव प्रदान करता है, तो सेवा दल को यह समझने की आवश्यकता है कि कौन से कार्य साइट पर सुरक्षित रूप से किए जा सकते हैं और किन कार्यों के लिए फ़ैक्टरी समर्थन की आवश्यकता है।

किसी भट्टी को केवल इसलिए उत्पादन के लिए वापस नहीं किया जाना चाहिए क्योंकि सेंसर को भौतिक रूप से बदल दिया गया है। निर्माता की प्रक्रिया के अनुसार माप प्रणाली की भी जाँच की जानी चाहिए।

14. थर्मोकपल गुणवत्ता स्वामित्व की कुल लागत को कैसे प्रभावित करती है?

थर्मोकपल का खरीद मूल्य इसकी लागत का केवल एक हिस्सा है।

एक प्रयोगशाला के लिए, व्यापक लागत में शामिल हो सकते हैं:

तकनीशियन समय.

सेवा का दौरा.

बदलने वाले भाग।

उत्पादन डाउनटाइम.

सत्यापन उपकरण.

रखरखाव के बाद दोबारा परीक्षण करें।

एक काल्पनिक उत्पादन प्रयोगशाला पर विचार करें जो प्रति माह 80 सिंटरिंग चक्र पूरा करती है। यदि सेंसर की खराबी के कारण भट्ठी दो कार्य दिवसों के लिए बंद हो जाती है, तो तत्काल चिंता केवल प्रतिस्थापन सेंसर की लागत की नहीं है। प्रयोगशाला को यह भी विचार करने की आवश्यकता है कि बाधित उत्पादन को कैसे संभाला जाएगा।

वास्तविक वित्तीय प्रभाव प्रयोगशाला के कार्यभार, भट्टियों की संख्या, उपलब्ध बैकअप क्षमता और सेवा व्यवस्था पर निर्भर करता है। केवल चक्र गणना से इसका अनुमान नहीं लगाया जा सकता।

इस कारण से, वितरकों को उपकरण उद्धृत करते समय प्रतिस्थापन के आंशिक लीड समय और तकनीकी सहायता पर चर्चा करनी चाहिए।

कम लागत वाला सेंसर आवश्यक रूप से सबसे किफायती विकल्प नहीं है यदि इसे स्रोत बनाना मुश्किल है या मूल नियंत्रण प्रणाली के साथ असंगत है।

दूसरी ओर, एक महंगा सेंसर स्वचालित रूप से बेहतर भट्टी प्रदर्शन की गारंटी नहीं देता है। उपयुक्तता, पता लगाने योग्य विशिष्टताएँ, सही स्थापना और सत्यापन सभी माप विश्वसनीयता में योगदान करते हैं।

15. एक प्रयोगशाला अपने वर्कफ़्लो को जटिल किए बिना क्या रिकॉर्ड कर सकती है

एक छोटी प्रयोगशाला को अपने भट्टी सेंसरों पर नज़र रखने के लिए एक जटिल डेटाबेस की आवश्यकता नहीं होती है।

एक बुनियादी रखरखाव रिकॉर्ड में निम्नलिखित शामिल हो सकते हैं:

आइटम रिकॉर्ड करें	यह क्यों मदद करता है
फर्नेस मॉडल और सीरियल नंबर	उपकरण की पहचान करता है
सेंसर प्रकार और भाग संख्या	गलत प्रतिस्थापन आदेशों को रोकने में मदद करता है
स्थापना या प्रतिस्थापन की तारीख	सेवा इतिहास को ट्रैक करता है
अनुमानित चक्र गणना	सेंसर उपयोग के लिए संदर्भ प्रदान करता है
त्रुटि संदेश या असामान्य रीडिंग	आवर्ती दोषों की पहचान करने में मदद करता है
सत्यापन तिथि और परिणाम	दिखाता है कि माप प्रदर्शन बदल गया है या नहीं
सेवा कार्य किया गया	प्रदर्शन परिवर्तनों को रखरखाव से जोड़ता है

जब सेंसर बदला जाए, तो कारण रिकॉर्ड करें। क्या यह शारीरिक रूप से क्षतिग्रस्त था? क्या पढ़ना अस्थिर हो गया? क्या एक स्वतंत्र परीक्षण में कोई विसंगति दिखाई दी? क्या इसे अनुसूचित सेवा के भाग के रूप में प्रतिस्थापित किया गया था?

यह जानकारी प्रयोगशाला और आपूर्तिकर्ता को बार-बार होने वाली उपकरण समस्याओं को पृथक क्षति या सामान्य घटक घिसाव से अलग करने में मदद करती है।

जब कोई ग्राहक इंस्टॉलेशन के महीनों बाद किसी समस्या की रिपोर्ट करता है तो यह वितरकों को एक स्पष्ट शुरुआती बिंदु भी देता है।

निष्कर्ष

थर्मोकपल एक छोटा घटक है, लेकिन यह डेंटल सिंटरिंग भट्टी में एक महत्वपूर्ण भूमिका निभाता है। यह नियंत्रक द्वारा उपयोग किए जाने वाले तापमान सिग्नल की आपूर्ति करता है, और उस सिग्नल की विश्वसनीयता अकेले सेंसर सामग्री से कहीं अधिक पर निर्भर करती है।

सेंसर का प्रकार, स्थापना, वायरिंग, इलेक्ट्रॉनिक्स को मापना और सत्यापन प्रक्रियाएँ सभी तापमान रीडिंग की गुणवत्ता में योगदान करते हैं।

आईएसओ 13078-3:2023 एक अलग थर्मोकपल का उपयोग करके उच्च तापमान वाले डेंटल सिंटरिंग भट्टी माप का मूल्यांकन करने के लिए एक परिभाषित विधि प्रदान करता है। में प्रकाशित शोधदंत चिकित्सा सामग्री2022 में यह भी दर्शाया गया है कि प्रदर्शित और वास्तविक फायरिंग तापमान के बीच अंतर क्यों ध्यान देने योग्य है।

दंत प्रयोगशालाओं के लिए, एक व्यावहारिक दृष्टिकोण सेंसर और सेवा रिकॉर्ड बनाए रखना, असामान्य रीडिंग की जांच करना और मरम्मत या प्रतिस्थापन के बाद भट्ठी निर्माता की प्रक्रियाओं का पालन करना है।

वितरकों के लिए, मुख्य प्रश्न सीधे हैं: किस सेंसर का उपयोग किया जाता है? क्या इसे बदला जा सकता है? माप की जाँच कैसे की जाती है? यदि रीडिंग अविश्वसनीय हो जाए तो क्या सहायता उपलब्ध है?

इन सवालों के स्पष्ट उत्तर खरीदारों को यह समझने में मदद करते हैं कि भट्टी की तापमान माप प्रणाली की उसके पूरे सेवा जीवन के दौरान जाँच, रखरखाव और समर्थन कैसे किया जाता है।
